En el mundo de la domótica inteligente, el Shelly Plus 1PM es un potente dispositivo que te permite controlar tus electrodomésticos y monitorizar el consumo de energía con facilidad. Si está deseando dotar de funcionalidad inteligente a sus tomas de corriente, te guiaremos para la instalación del Shelly Plus 1PM. Al final, estarás bien equipado para disfrutar de la comodidad y la eficiencia energética que ofrece este dispositivo. ¡Empecemos!
Nota: Antes de proceder a la instalación, asegúrese de tener conocimientos básicos sobre las precauciones de seguridad eléctrica. Si tiene dudas sobre algún aspecto, lo mejor es que consulte a un electricista cualificado o contacte con nosotrosa domotica@blustore.cl
Paso 1: Reúna los materiales necesarios
Para instalar el Shelly Plus 1PM, reúna los siguientes materiales:
- Dispositivo Shelly Plus 1PM
- Destornillador
- Buscapolos
- Cinta aislante
- Teléfono inteligente o Tablet con Wi-Fi
- Acceso a la red Wi-Fi de tu casa
Paso 2: Identificar la toma de corriente
Seleccione la toma de corriente en la que desea instalar el Shelly Plus 1PM. Asegúrese de que la toma es fácilmente accesible y no está bloqueada por ningún mueble u obstáculo.
Paso 3: Desconecta la corriente
La seguridad es primordial. Antes de proceder, desconecte la alimentación eléctrica de la toma seleccionada desde la caja de automaticos. Compruebe que la toma está efectivamente sin corriente enchufando y encendiendo un aparato.
Paso 4: Retire la placa frontal de la toma
Con un destornillador, retire los tornillos que sujetan la placa frontal de la toma de corriente. Separe con cuidado la placa frontal de la pared, dejando al descubierto el cableado eléctrico que hay detrás. Tenga cuidado y evite tocar los cables expuestos.
Paso 5: Identifique el cableado
Dentro de la caja de la toma de corriente encontrará varios cables. Familiarícese con los tres cables principales:
- Cable con corriente (fase): Conduce la corriente eléctrica.
- Cable neutro : Completa el circuito eléctrico.
- Cable de tierra (normalmente verde o amarillo con rayas verdes): Proporciona seguridad al conectar a tierra la corriente eléctrica.
Con la ayuda de un buscapolos, encuentra el cable correspondiente a la fase
Paso 6: Conectar el Shelly Plus 1PM
Una vez identificado los cables fase, neutro y tierra, haz las conexiones de acuerdo al siguiente diagrama

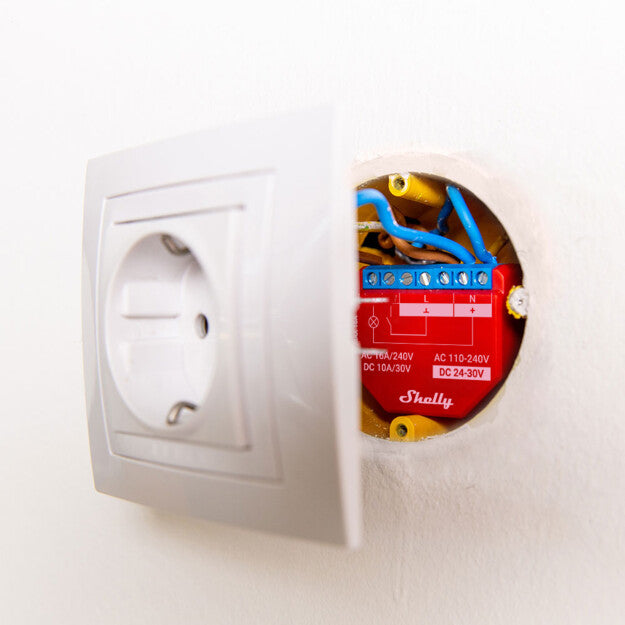

Paso 7: Colocar el Shelly Plus 1PM
Coloque el dispositivo Shelly Plus 1PM junto a la toma de corriente, dentro de la caja de la toma de corriente.
Alinee los orificios de los tornillos del dispositivo con los de la caja y fije el dispositivo de forma segura utilizando los tornillos suministrados.
Paso 8: Vuelve a energizar el circuito eléctrico subiendo los automáticos.
Paso 8: Configurar el Shelly Plus 1PM
Después de haber realizado la instalación, el dispositivo crea su propio punto de acceso WiFi. Deberás conectarte a esta red desde tu móvil o desde un PC para iniciar el proceso de configuración (la red tendrá un nombre que incluya la palabra “Shelly”)
“Foto pantallazo de red Shelly-XXXXXXXXX”
A continuación, tan sólo tienes que acceder a la web de configuración del dispositivo Shelly, introduciendo esta dirección en tu navegador web: 192.168.33.1
Para comprobar si es el Shelly que quieres configurar, puedes probarlo con el botón de encendido y apagado que aparece arriba a la derecha. Podrás oír un «click» del interruptor interno del dispositivo.
Busca el apartado “Internet & Security” y selecciona la opción “WiFi Mode – Client”. Activa la opción «Connect the Shelly device to an existing WiFi Network», introduce el nombre y la contraseña de la red WiFi a la que deseas conectar el dispositivo Shelly y pulsa en «SAVE» para salvar los cambios. Así de fácil!
Si lo prefieres, puedes hacer esta configuración también descargándote la app “Shelly Cloud”.
Una vez tienes ya uno o varios dispositivos Shelly conectados a tu WiFi, ya estás listo para poder controlar la luz o cualquier electrodoméstico que hayas conectado a través de cada dispositivo a su enchufe. Podrás encenderlos o apagarlos, y comprobar su estado desde cualquier lugar, aunque no estés en casa, siempre a mano en tu celular
